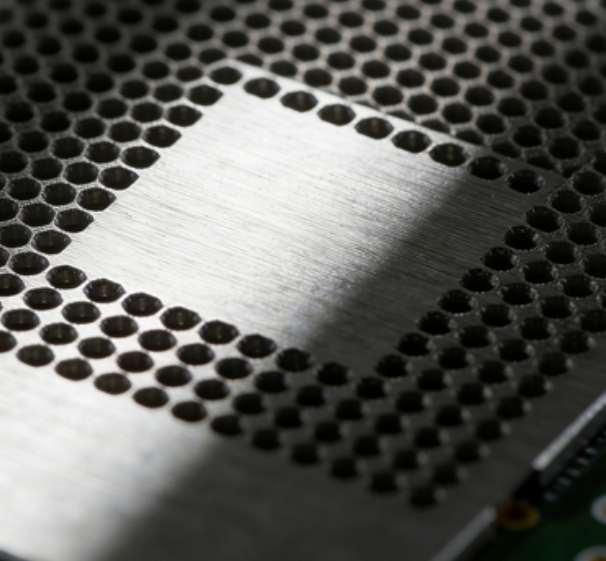

電子類微小件如傳感器、連接器的微孔，往往孔徑≤0.1mm、孔位公差±0.005mm，一旦出現孔徑偏移，不僅會導致部件裝配失效，還可能引發電路短路等隱患。很多企業將問題歸咎于設備精度，實則孔徑偏移是模具、定位、工藝多環節協同不足的結果，從這3個維度入手就能有效規避。

　　第一維度：模具精準度是“基礎防線”。電子類沖壓模具必須實現“雙精準”——刃口定位精準與導向結構精準。刃口需用慢走絲切割加工，定位誤差控制在±0.002mm內，同時采用“浮動導柱+滾珠導套”結構，配合間隙≤0.003mm，確保上下模合模時無偏移。某電子廠曾用普通導柱模具加工0.08mm傳感器孔，孔徑偏移率達8%，更換高精度導向模具后，偏移率直接降至0.2%。此外，模具需做整體時效處理消除應力，避免長期使用后變形導致定位失效。

　　第二維度：工件定位系統要“穩如磐石”。電子件多為薄片(厚度0.05-0.3mm)，易滑動導致定位偏差，需采用“機械定位+真空吸附”雙重固定。機械定位用銷釘或定位塊實現初步限位，銷釘與定位孔的配合間隙≤0.004mm;真空吸附則通過模具表面的微小氣孔產生負壓，將工件牢牢吸附在模面上，防止沖壓時竄動。針對柔性PCB材料，還需在吸附區增加彈性緩沖墊，避免壓傷工件。某連接器廠家用這套定位方案后，0.1mm微孔的孔位偏移量從0.008mm縮小至0.002mm，完全符合裝配要求。

　　第三維度：沖壓設備與參數“精準匹配”。優先選用伺服沖壓機，其滑塊重復定位精度達±0.001mm，遠超普通機械沖壓機;沖壓時采用“低速啟動+勻速沖壓”模式，啟動階段速度控制在5mm/s，避免慣性導致模具沖擊偏移，勻速階段速度穩定在20-30mm/s，確保受力均勻。同時，根據材料調整沖壓力，0.1mm厚不銹鋼件沖壓力8-10kN，0.05mm銅箔件降至3-5kN，防止壓力過大引發工件變形偏移。某傳感器廠通過優化設備參數，將孔徑偏移導致的廢品率從12%降至0.5%。

　　此外，實時監測與定期校準不可忽視。在沖壓機上加裝激光定位檢測儀，每沖壓10件自動比對孔位坐標，偏差超閾值立即停機;每天生產前用標準件校準模具與定位系統，每周檢測伺服沖壓機的滑塊精度，及時發現微小偏差并調整。

　　電子類微小件微孔沖壓的孔徑偏移，看似是“小誤差”，實則是“大隱患”。通過高精度模具筑牢基礎、雙重定位穩定工件、精準設備控制工藝，再配合實時監測與校準，就能將孔徑偏移牢牢控制在允許范圍內，保障電子部件的裝配精度與使用安全。
