航空航天微孔加工案例:極端環境下的微孔保障
2025-09-08

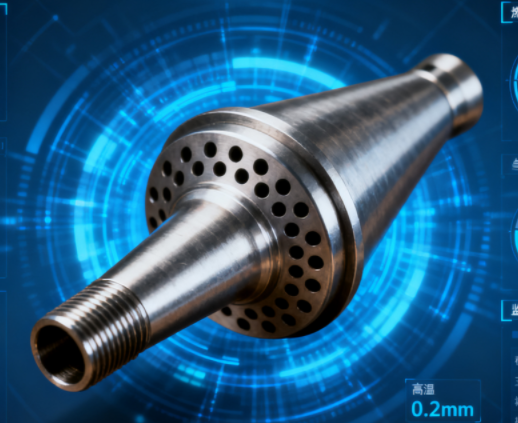

航空航天領域?qū)诵牟考男阅芤罂胺Q“苛刻”,尤其在發動機、液壓系統等關鍵部位,微孔加工不僅要滿足微米級精度,更需耐受高溫、高壓、高腐蝕等極端工況。此前,某航空企業委托我們加工發動機燃油噴嘴微孔組件,該部件作為發動機燃油霧化的核心,需在GH4169高溫合金基材上加工直徑0.2mm±0.005mm的微孔,且要承受 1200℃以上的持續高溫、30MPa 高壓燃油沖刷,同時保障每小時1500次噴射頻率下的霧化均勻性,直接影響發動機的燃燒效率與推力穩定性。

面對高溫合金高強度(抗拉強度≥1200MPa)、高硬度(HRC38-42)的特性,傳統機械鉆孔易導致刀具磨損過快、孔壁產生應力裂紋,而激光加工雖能快速開孔,但高溫會使孔周材料出現氧化層,影響燃油流動性。我們最終確定“電化學微孔加工 + 精密研磨”的復合工藝方案:首先配置專屬電解液(以硝酸鈉為基礎,添加緩蝕劑調節pH值至6.5-7.0),通過0.8-1.2A/dm2的精準電流密度控制,在材料表面實現“選擇性溶解”,避免機械加工帶來的應力集中;同時設計可拆卸式工裝夾具,采用定位銷與真空吸附雙重固定,確保微孔垂直度誤差小于0.5°,精準匹配燃油噴射角度要求。
加工過程中,我們搭建多參數實時監測系統,通過傳感器同步采集電解液溫度(控制在25℃±1℃)、槽電壓(穩定在12-15V)、電流波動值,一旦超出閾值立即觸發參數調整,避免因電解液濃度變化導致的孔徑偏差。完成電化學加工后,再通過納米級研磨膏(粒度W1.5)對孔壁進行精修,將表面粗糙度從Ra0.8μm降至Ra0.2μm以下,減少燃油流動阻力。
為驗證極端環境下的可靠性,我們聯合第三方檢測機構進行模擬測試:將微孔組件置于1250℃高溫爐中保溫2小時,隨后通入35MPa高壓燃油進行10萬次循環噴射,結果顯示微孔孔徑變化小于0.01mm,霧化角度偏差控制在±1°內,完全滿足航空發動機的長期使用需求。該案例不僅解決了高溫合金微孔加工的技術難題,更為后續航空航天領域的燃油噴嘴、冷卻系統微孔部件加工提供了可復制的工藝模板。
鑫濤源積累10余年航空航天微孔加工經驗,除電化學工藝外,還掌握飛秒激光加工、電火花微孔成型等技術,可應對鈦合金、鎳基高溫合金、陶瓷基復合材料等特殊材料,加工范圍覆蓋0.05mm-0.5mm的微孔及微孔陣列。從設計階段的工藝仿真到量產階段的全流程質控,均遵循GJB 9001C軍工質量管理體系,已為多家航空航天企業提供發動機部件、衛星姿控系統配件的微孔加工服務,以軍工級品質守護極端環境下的部件性能穩定
